[论文阅读] Earliest Eligible Virtual Deadline First (EEVDF)

Linux 内核已经合入了 EEVDF 调度器用于替代任职多年的 CFS 调度器。我对调度这种宏观且复杂的算法一直感到敬畏，还是先了解一下基本思路吧。

论文全名及链接：Earliest Eligible Virtual Deadline First : A Flexible and Accurate Mechanism for Proportional Share Resource Allocation。

TL;DR

一句话总结就是：调度资源只会分配给具有合格的（eligible）最早虚拟截止时间调度请求的任务。

引出问题

这部分和 EEVDF 基本无关，但这是作者认为调度需要解决的本质问题。

首先定义：

$w_{i}$ ：关联到任务 $i$ 的权重。
$A (t)$ ：在时间点 $t$ 时，处于活跃状态（正在竞争调度资源）的任务集合。

那么可以描述 $f_{i} (t)$ ，表示时间点 $t$ 时任务 $i$ 的份额：

\begin{matrix} (1) & f_{i} (t) = \frac{w_{i}}{\sum_{j \in A (t)} w_{j}} \end{matrix}

理想状态下，任务 $i$ 在 $[t_{0}, t_{1}]$ 时间段内的应得服务时间为：

\begin{matrix} (2) & S_{i} (t_{0}, t_{1}) = \int_{t_{0}}^{t_{1}} f_{i} (τ) d τ \end{matrix}

但是一个真实的调度器是实际处于离散状态，设 $t_{0}^{i}$ 为任务 $i$ 变为活跃状态的时间点， $[t_{0}^{i}, t]$ 内的实际服务时间为 $s_{i} (t_{0}^{i}, t)$ 。实际环境下由于调度开销等因素，与理想环境相比存在服务时间差距 $l a g$ 。设时间点 $t$ 时任务 $i$ 服务时间差距为：

\begin{matrix} (3) & l a g_{i} (t) = S_{i} (t_{0}^{i}, t) - s_{i} (t_{0}^{i}, t) \end{matrix}

这里的核心问题就是怎么去处理 lag。

一些概念

EEVDF 是一种比例份额调度算法。而比例份额调度的特色在于每个任务都有权重的概念。不同的权重占比影响一个任务能获得调度资源的份额：比如存在 2 个任务，一个权重为 1，另一个权重为 3，那就分别能获得 25% 和 75% 的调度资源。

关于调度资源：在本论文中认为，如果一个任务想要获取调度资源，则需发出调度请求。

关于虚拟时间：可简单理解为经权重调整过的现实时间。这种概念在 CFS 调度器中也有应用，因为完全公平调度追求的是所有任务的虚拟运行时间相同，当一个任务权重更高（low nice），其虚拟时间流逝速度相比普通任务更慢，因此能在公平的意义下获取更多的实际运行时间。EEVDF 的用法基本一样，它统一了所有不同权重的任务的时间统计单位，同时可以轻易转换为现实时间：比如一个运行队列中只有 2 个任务，一个任务权重为 2，另一个权重为 3，那么系统的虚拟时间增速就是 $\frac{1}{w_{1} + w_{2}} = \frac{1}{2 + 3} = 0.2$ 每秒，一个虚拟时间单位对应于 5 个现实时间单位。

关于截止时间：正如实时调度里的概念，就是最晚获得所有请求资源的时间点。作者用周期性调度举例，已知调度周期 $T$ ，最大服务时间 $r$ ，就是要求每个周期内都能拥有 $r$ 的服务时间长度，因此资源份额有 $f = \frac{r}{T}$ 。反过来，已知请求创建的时间点 $t$ ，其请求长度为 $r$ ，其截止时间则是 $t + \frac{r}{f}$ 。

关于合格时间：这是 EEVDF 中独有的概念。在新的调度请求发出前，理论应得服务时间长度等同于现实已有服务时间长度，那么此时的时间点则是合格时间。这个定义使得在后续公式计算中关联上理论应得和实际已得的数值。

EEVDF 描述

在 EEVDF 算法中，通过结合公式 $(1)$ 和 $(2)$ ，得到活跃任务 $i$ 在时间段 $[t_{1}, t_{2}]$ 应得服务时间：

\begin{matrix} (4) & S_{i} (t_{1}, t_{2}) = w_{i} \int_{t_{1}}^{t_{2}} \frac{1}{\sum_{j \in A (τ)} w_{j}} d τ \end{matrix}

并且定义时间点 $t$ 对应的虚拟时间 $V (t)$ ：

\begin{matrix} (5) & V (t) = \int_{0}^{t} \frac{1}{\sum_{j \in A (τ)} w_{j}} d τ \end{matrix}

再结合公式 $(4)$ 和 $(5)$ 得到在虚拟时间意义下的服务时间：

\begin{matrix} (6) & S_{i} (t_{1}, t_{2}) = w_{i} (V (t_{2}) - V (t_{1})) \end{matrix}

由于合格时间 $e$ 的定义满足 $S_{i} (t_{0}^{i}, e) = s_{i} (t_{0}^{i}, t)$ ，其中 $t$ 为请求初始化的时间点（注意存在两种情况 $e 1 \leq t$ 或者 $e 2 > t$ ，第一种情况就是 $t$ 时间点立刻确认合格，第二种情况需要等待到 $e 2$ 时间点才算合格）。再结合使用公式 $(6)$ 可以描述虚拟合格时间：

\begin{matrix} (7) & V (e) = V (t_{0}^{i}) + \frac{s_{i} (t_{0}^{i}, t)}{w_{i}} \end{matrix}

以及虚拟截止时间，其中 $r$ 表示一个新请求的时间长度，即 $S_{i} (e, d) = r$ ，再结合公式 $(6)$ 得到：

\begin{matrix} (8) & V (d) = V (e) + \frac{r}{w_{i}} \end{matrix}

直到这一步，作者已经把现实时间的概念给抛弃掉，因为这些时间现在都可用虚拟时间来描述。

后面将用 $v e$ 表示虚拟合格时间， $v d$ 表示虚拟截止时间。由于每个请求都有 $v e$ 和 $v d$ ，再次定义：

$r^{(k)}$ ：由任务 $i$ 创建的第 $k$ 个请求的长度。
$v e^{(k)}$ ：上述请求对应的虚拟合格时间。
$v d^{(k)}$ ：上述请求对应的虚拟截止时间。

如果任务每次都完整使用了它请求到的服务时间，使用公式 $(7)$ 和 $(8)$ 可以得到：

\begin{matrix} (9) & v e^{(1)} = V (t_{0}^{i}) \end{matrix}

\begin{matrix} (10) & v d^{(k)} = v e^{(k)} + \frac{r^{(k)}}{w_{i}} \end{matrix}

\begin{matrix} (11) & v e^{(k + 1)} = v d^{(k)} \end{matrix}

如果任务并没有完整使用服务时间，那么相比上面只需改动公式 $(11)$ ，其中 $u^{(k)}$ 表示在第 $k$ 个请求中实际用到的服务时间：

\begin{matrix} (12) & v e^{(k + 1)} = v e^{(k)} + \frac{u^{(k)}}{w_{i}} \end{matrix}

可以看出这种情况下，后续的合格时间会被提前。

示例

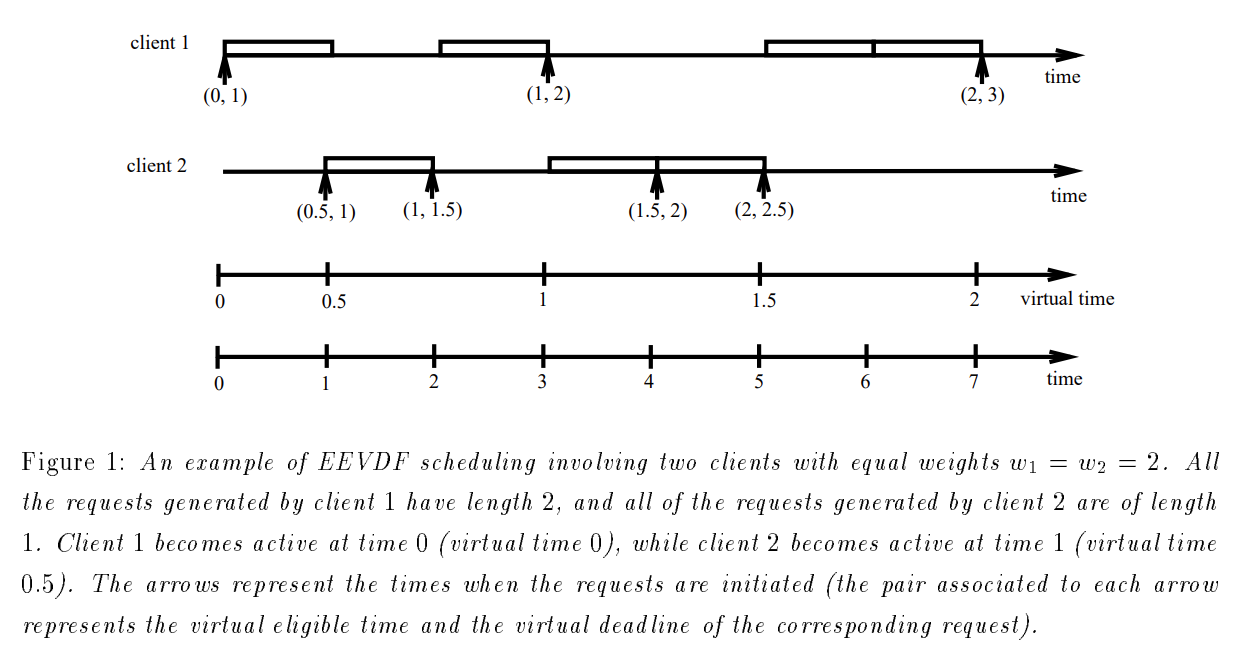

上面展示了 EEVDF 的一个示例。两个不同的任务（client），发出的请求长度为 $r_{1} = 2, r_{2} = 1$ 。

假设任务 1 在 $t_{0} = 0$ 时参与调度，根据公式 $(9)$ 和 $(10)$ ， $v e = 0, v d = v e + \frac{r_{1}}{w_{1}} = 1$ 。此时由于是只有单个任务且具有合格请求，因此获得调度资源（这里单次分配的资源是 time quantum，设为 1 秒）。

在 $t = 1$ 时，任务 2 参与调度竞争。虚拟时间从现实时间 $[0, 1)$ 的增长速率是固定的（ $\frac{1}{w_{1}} = 0.5$ ），由公式 $(5)$ 得到 $V (1) = \int_{0}^{1} \frac{1}{w_{1}} d τ = 0.5$ ，后续任务 2 加入后的增速改为 $\frac{1}{w_{1} + w_{2}} = 0.25$ 。假设此时任务 2 也有了调度请求，此时共有 2 个待定请求：一个是来自任务 1 的虚拟截止时间为 1 的请求（在等待其它 time quantum 到来以“填满”请求）；另一个是来自任务 2 的刚创建的请求，同样是虚拟截止时间为 1。这种请求任选其一，比如选择任务 2 的请求，因此第二个 time quantum 已经填满了任务 2 的当前请求，任务 2 现在可以发出一个新的请求，其中虚拟合格时间为 1，虚拟截止时间为 1.5。

在 $t = 2$ 时，唯一合格的请求来自任务 1，因此它获得了下一个 time quantum。

在 $t = 3$ 时，再次有两个合格的请求，但由于任务 2 的请求拥有比任务 1 新发出的请求更早的虚拟截止时间（ $v d_{2} = 1.5 < v d_{1} = 2$ ），因此选择前者。

公平性

这部分会说明如何去更新 lag 和虚拟时间。

作者认为一个调度器需要满足以下三种操作：

让任务加入调度竞争。
让任务离开调度竞争。
修改任务的权重。

理想状态不存在 lag，而实际额外开销使得这三种操作均会产生 lag，这会影响到后续的公平性。

那怎么办？结论是：EEVDF 将 lag 也加入到虚拟时间的更新中来保证公平性。

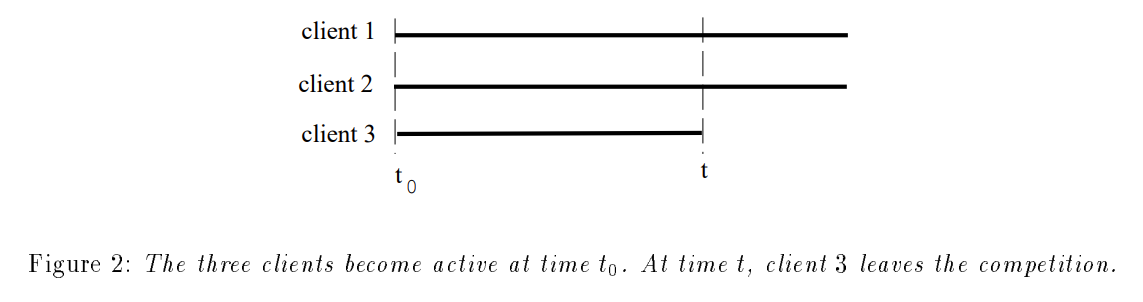

假设存在这种情况：三个任务从 $t_{0}$ 开始参与调度竞争，但是 $t$ 时间点任务 3 离开调度竞争。因为在 $[t_{0}, t)$ 时间段中，活跃任务的个数以及份额并没有发生改变，所以虚拟时间的增速是 $\frac{1}{w_{1} + w_{2} + w_{3}}$ 。并且使用公式 $(3)$ 可以算出：

\begin{matrix} (13) & l a g_{i} (t) = w_{i} \frac{t - t_{0}}{w_{1} + w_{2} + w_{3}} - s_{i} (t_{0}, t), i = 1, 2, 3 \end{matrix}

而剩下的两个任务已分配的服务时间可以通过 $t - t_{0} - s_{3} (t_{0}, t)$ 来表示。并使用 $t^{+}$ 表示任务 3 离开竞争后的那一瞬间，忽略开销的话就是 $t^{+} \to t$ 。那么 $t^{+}$ 时刻任务 1 和任务 2 已接收多少服务时间呢？一个思路就是直接比例划分：

\begin{matrix} (14) & S_{i} (t_{0}, t^{+}) = (t - t_{0} - s_{3} (t_{0}, t)) \frac{w_{i}}{w_{1} + w_{2}}, i = 1, 2 \end{matrix}

注意到 $l a g_{3} (t) \neq 0$ ，上面的式子并不等于离开前每个任务所接收服务时间（ $(t - t_{0}) \frac{w_{i}}{w_{1} + w_{2} + w_{3}}$ ）。这是因为任务 3 离开后会等比例的丢失或增加服务时间。作者用该式子和 $(13)$ 将 $s_{3} (t_{0}, t)$ 替换：

\begin{matrix} (15) & \begin{aligned} S_{i} (t_{0}, t^{+}) & = (t - t_{0}) \frac{w_{i}}{w_{1} + w_{2} + w_{3}} + w_{i} \frac{l a g_{3} (t)}{w_{1} + w_{2}} \\ = w_{i} (V (t) - V (t_{0})) + w_{i} \frac{l a g_{3} (t)}{w_{1} + w_{2}}, i = 1, 2 \end{aligned} \end{matrix}

接着使用 $(6)$ 和 $(15)$ 并去掉 $w_{i}$ 权重可得到：

\begin{matrix} (16) & V (t^{+}) = V (t) + \frac{l a g_{3} (t)}{w_{1} + w_{2}} \end{matrix}

因此，为了保证剩下任务的公平性，需要根据离开竞争的任务对应的 lag 来更新虚拟时间。同时作者认为 $s_{i} (t_{0}, t) = s_{i} (t_{0}, t^{+})$ ，再使用 $(3), (16)$ 可以算出前 2 个任务在 $t^{+}$ 的 lag：

\begin{matrix} (17) & \begin{aligned} l a g_{i} (t^{+}) & = w_{i} (V (t^{+}) - V (t_{0})) - s_{i} (t_{0}, t^{+}) \\ = l a g_{i} (t) + w_{i} \frac{l a g_{3} (t)}{w_{1} + w_{2}}, i = 1, 2 \end{aligned} \end{matrix}

总结 $(16)$ 得出，当一个任务 $j$ 在时间点 $t$ 离开调度竞争时，对应的虚拟时间更新为：

\begin{matrix} (18) & V (t) = V (t) + \frac{l a g_{j} (t)}{\sum_{i \in A (t^{+})} w_{i}} \end{matrix}

相应的，当一个任务 $j$ 在时间点 $t$ 加入调度竞争时，对应的虚拟时间更新为：

\begin{matrix} (19) & V (t) = V (t) - \frac{l a g_{j} (t)}{\sum_{i \in A (t^{+})} w_{i}} \end{matrix}

得出一个结论：通过公式 $(18), (19)$ 来更新虚拟时间，可以保证所有活跃任务的 lag 之和为 0。

NOTE: 至于修改权重的操作那就是同时离开并加入：

\begin{matrix} (20) & V (t) = V (t) + \frac{l a g_{j} (t)}{(\sum_{i \in A (t)} w_{i}) - w_{j}} - \frac{l a g_{j} (t)}{(\sum_{i \in A (t)} w_{i}) - w_{j} + w_{j}^{'}} \end{matrix}

但是作者指出，如果一个（存在非零 lag 的）任务先离开调度竞争，后续再次加入回调度竞争（rejoin），那此时刻对应的 lag 的补偿（或惩罚）计算就没有简单的办法。

算法实现

前面提到对于 rejoin 这种行为没有好办法去处理公平性，作者给了三种策略：

如果任务在 $t$ 离开， $t^{'}$ 重加，则 $l a g (t) = l a g (t^{'})$ 。其它操作按照公式 $(18), (19), (20)$ 来计算。
类似上面的策略，但不同在于：离开竞争后，不再保留 lag，因此重加后 lag 也是 0。
只允许在 lag 为 0 的情况下执行加入、离开、修改操作，因此不需要更新虚拟时间。但是这种策略有它本身的复杂性，具体看论文吧……

论文后续有相关的代码实现以及复杂的公平性证明。个人感觉实现的部分可以直接从 Linux v6.6 入手（看论文就是为了这个！），所以这里就跳过了，感兴趣的读者请翻附录；证明部分应该没人愿意看的吧……我也不看这些的，再次跳了。

所以没有别的了，就这样吧，全文完。
